DOS Control - Instrukcja

Graph View wersja 2.0 (w skrócie GV) jest poprawioną wersją modułu wewnętrznego znajdującego się w DOS Control v1.3. Od wersji 2.x jest to moduł zewnętrzny.

Font View v1.0 jest dodatkiem do modułu Graph View. Umożliwia przeglądanie zestawu znaków w formacie FNT, LFN oraz DFV.

GV wykorzystuje jeden bank dodatkowej pamięci komputera (należy ustawić odpowiednią grupę banków przy pomocy modułu SETUP - opcja GRAPH/FONT VIEW, BANK GROUP) i z tego też powodu nie uruchomi się on na komputerach bez tej pamięci. MemLo nie powinno przekraczać $2C00.

Odczyt pliku

Przed wywołaniem modułu należy wskazać plik, który chcemy przeglądnąć (pod uwagę brana jest aktualna pozycja podświetlenia w panelu).

Moduł można wywołać przy pomocy opcji GR/FNT (klawisz funkcyjny [G]), MULTIVIEW (klawisz funkcyjny [V]) lub wskazując plik i naciskając klawisze [SHIFT]+[RETURN].

Program rozpoznaje format pliku (wstępnie) po jego rozszerzeniu:

MIC	-	plik o długości 7684 bajtów (stosowany np. przez program MICROPAINTER).
PIC	-	plik w formacie KOALA (stosowany np. przez program KOALA MICROILLUSTRATOR), dodatkowo sprawdzany jest nagłówek. GV potrafi odczytać także pliki, których nagłówek został zmodyfikowany (np. poprzez dodanie linii informacyjnych - nie zostaną one jednak wyświetlone). Zwraca także uwagę na ustawiony tryb graficzny (uwzględnia poprawkę Hermesa). Wielkość ekranu musi być standardowa. Plik może być skompresowany pionowo lub poziomo. Jeżeli moduł nie rozpozna formatu KOALI to przechodzi w tryb używany podczas odczytu pliku MIC (dość często pliki MIC zapisywane są z rozszerzeniem PIC).
GR8	-	plik o długości 7680 bajtów (format stosowany np. przez program TRZMIEL).
CPR	-	plik w formacie KOALA (stosowany tylko przez program TRZMIEL). Dodatkowo sprawdzany jest bajt kontrolny.
GR9	-	plik o długości 7680 bajtów.
SFD	-	plik GR9 spakowany przy pomocy SFDN Packer'a (1.01). Dodatkowo sprawdzany jest nagłówek.
G9S	-	to samo co SFD.
G10	-	plik o długości 7680 bajtów.
G11	-	plik o długości 7680 bajtów.
FNT	-	standardowy zestaw znaków. Długość pliku to 1024 bajty.
LFN	-	zestaw w trybie Antic'a 4. Długość 1024 bajty.
DFV	-	spakowany zestaw znaków w dowolnym trybie Antic'a (2, 3, 4, 5, 6, 7). Oprócz rozszerzenia sprawdzany jest nagłówek. Plik taki można stworzyć przy pomocy programu D-Font View. UWAGA! Przeglądać można tylko zestawy w formatach FNT lub LFN (nie zostaną odczytane inne formaty np. ED1, ED2, JGP, SXS itd.).

Jeżeli moduł rozpozna rozszerzenie, automatycznie zostanie ustawiony odpowiedni tryb graficzny i rozpocznie się odczyt. W innym wypadku ukaże się okienko umożliwiające odczyt wskazanego pliku w formacie: MICROPAINTER (MIC) lub FONT (FNT). Jeżeli wybierzemy format MIC to tryb graficzny NIE zostanie zmieniony (pozostanie ostatnio ustawiony. Umożliwia to odczyt danych w wybranym trybie).

Obsługa "Graph view"

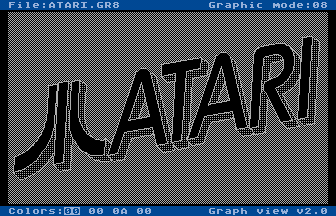

Po odczycie (i ewentualnym rozpakowaniu - KOALA/SFDN) na ekranie ukaże się nam obrazek (lub dane w trybie graficznym). W górnej jego części znajduje sie pierwsza linia informacyjna, na ktorej znajdziemy informacje o nazwie aktualnie przeglądanego pliku (FILE) oraz trybie graficznym. Moduł pracuje w pięciu trybach:

      08 - Graphics 8 (Basic)
      09 - Graphics 9 (Basic)
      10 - Graphics 10 (Basic)
      11 - Graphics 11 (Basic)
      15 - Graphics 15 (Basic)

W dolnej części ekranu znajduje się druga linia informacyjna. Widoczne na niej są informacje o kolorach (tło, 1, 2, 3 rejestr).

Klawisze funkcyjne:

[TAB], [G]	-	zmiana trybu graficznego
[SPACJA]	-	włączenie/wyłączenie linii informacyjnych
[-], [=]	-	zmiana jasności koloru
[SHIFT+-=]	-	zmiana koloru
[+], [*]	-	wybór rejestru koloru (można także trzymać [SHIFT]).
[INVERSE]	-	inwersja obrazka
[CLEAR]	-	wartości kolorów do bufora
[INSERT]	-	wartości kolorów z bufora do rejestrów
[DELETE]	-	wyzerowanie rejestrów
[ESC]	-	powrót do DOS Control'a

UWAGA! Wszystkie ustawione opcje zostaną zapisane w pliku z ustawieniami dla DC.

Obsługa "Font view"

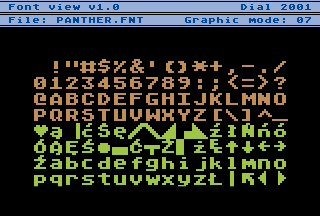

Po odczycie zestawu znaków w danym formacie ukazuje się ekran przeglądarki. W górnej części znajdują się linie informacyjne. W pierwszej z nich znajdziemy nazwę programu oraz jego wersję, a w drugiej nazwę pliku znajdującego się w buforze oraz aktualnie ustawiony tryb graficzny (wartość dla ANTIC'a). FONT VIEW pracuje w trybach: 02, 03, 04, 05, 06, 07.

Klawisze funkcyjne:

[TAB], [G], [-], [=]	-	zmiana trybu graficznego
[ESC]	-	powrót do DOS Control'a

Jeżeli zestaw w pliku DFV nie będzie w formacie FNT lub LFN to na ekranie ukaże się okienko z podstawowymi informacjami na temat tego pliku:

FORMAT	-	format zestawu (np. JPG)
GRAPH	-	tryb graficzny
COLORS	-	kolory (HEX)
ADRESS	-	adres wczytania (o ile występuje)

Po naciśnięciu klawisza [RETURN] lub [ESC] nastąpi powrót do DOS Control'a.
