To samo ale inaczej...

Kasujesz zaprogramowaną EPROM bo w/g najnowszej myśli która urodziła się w Twoim genialnym, wielgachnym mózgu potrzebna jest już, natychmiast. Kasowanie trwa ileś tam minut i szczerze mówiąc nie wiadomo nigdy kiedy już się wykasowała. Sprawdzić to można programatorem, ale po co włączać całą maszynerię. Można prościej. Właśnie TESTEREM EPROM który tu opisuję.

Jak to działa

      EPROM do sprawdzenia wkładasz do podstawki testera, uruchamiasz go i po kilu sekundach wiesz czy pamięć jest pusta, czy coś tam "siedzi".

Kilka przypomnień

      Wykasowana (nowa) EPROM ma wszystkie bity ustawione, tzn są "1" (jedynką). Jeżeli pamięć jest zaprogramowana lub nie do końca wykasowana, to któryś bit NA PEWNO jest "0" zerem. Tester po uruchomieniu "przelatuje" każdą komórkę pamięci i sprawdza:

Obsługa testera

1. EPROM wkładasz do podstawki testera
2. Dwoma jumperkami wybierasz typ w/g poniższego kodu

         1 - 2764, 27128
         2 - 27256
         3 - 27512

   Na schemacie są to jumperki które łączą wejścia adresowe A14, A15 z odpowiednimi wyjściami licznika adresowego 4040 oraz Vcc (+5V). Obydwa jumperki MUSZĄ być w tej samej pozycji, a więc 1-1, 2-2 lub 3-3. Inne ustawienie nie uszkodzi niczego spowoduje jedynie że przetestowana zostanie tylko część komórek pamięci.



3. Naciśniecie przycisku RESET spowoduje wyzerowanie liczników adresowych które tym samym zaadresują pierwszą komórkę pamięci EPROM. Wskaźnik siedmiosegmentowy wskaże 00000 bo pierwsza komórka ma adres zero!
4. Naciśnięcie przycisku START spowoduje rozpoczęcie testu
5. Naciśnięcie przycisku STOP spowoduje zatrzymanie procesu testowania
6. W zależności od potrzeb, przełącznikiem >P< wybrać można szybkość przemiatania poszczególnych komórek pamięci. Gdy w układzie generatora układu 4060 podłączony jest kondensator 47pF test trwa kilka sekund. Bardzo wolno przebiega gdy włączony jest kondensator 100nF.

      Gdy uruchomiona zostanie procedura TEST i tester wykryje że komórka pamięci zawiera coś innego niż 11111111 to proces testu zostanie zatrzymany. Wyświetlacz siedmiosegmentowy wskaże numer komórki (dec) a wyświetlacz zbudowany na diodach LED wskaże zawartość komórki (bin).

      Testowanie kolejnych komórek można uaktywnić po naciśnięciu przycisku START, lub ponowić w celu wyeliminowania ewentualnych przekłamań. Więc RESET i START uaktywni kolejny test.

Gdy pamięć jest pusta, to po dokonaniu testu, wyświetlacz wskaże adres o jeden większy niż pojemność pamięci, a sam test zostanie zakończony. I znów, RESET i START uaktywni kolejny test.

W układzie testera wbudowana jest dodatkowa dioda LED. Zaświeci gdy sprawdzone, przetestowane zostaną wszystkie komórki pamięci. Ale uwaga! Jej wskazania mają sens tylko dla pamięci 27512. Dla innych pamięci, jej zaświecenie również zasygnalizuje koniec testu, jednak ze względu na uproszczenie jakie zastosowałem, dla pamięci np. 27256 test zostanie w tym czasie wykonany dwukrotnie. Niczego to nie zmienia, a dociekliwi mogą przeanalizować schemat i dojść do tego, dlaczego tak się dzieje. Podpowiem. Bo ZAWSZE sygnał zatrzymania pobierany jest z najstarszego wyjścia licznika adresowego 4040, niezależnie od ustawienia jumperków (1-3). A nie mam ochoty stosować jeszcze jednego przełącznika.

Tester można uprościć.

      W tym celu zrezygnować można z bloku wyświetlaczy, oraz wskaźnika LED dołączonego do wyjść D0-D7 pamięci EPROM (bramka 7430 musi pozostać!). Traci się możliwość wizualnego podglądu co się dzieje, ale test przebiega poprawnie.

Zaświecenie diody LED (zielonej) zasygnalizuje koniec testu, ale... Gdy pamięć nie jest pusta, trudno jest zorientować się na jakim etapie jest przebieg procesu sprawdzania. Można czekać i czekać.... i nie doczekać się końca testu.

Praca START/STOPOWA

      Polega na wybraniu przełącznikiem >P< wolnego przebiegu testu. Naciśnięcie START uruchomi test, STOP zatrzyma. START ponownie uaktywni test od aktualnego adresu, STOP zatrzyma... Wszystko co potrzeba do zbudowania testera opisane jest na dwu schematach ideowych.

Wyświetlacze siedmiosegmentowe są o wspólnej katodzie, a w celach oszczędnościowych zamiast kupy oporników zastosowałem dwie diody Zenera C2V7. Efekt ten sam, a taniej.

Blok wyświetlaczy połączyć należy z głównym testerem dwoma przewodami, łącząc punkty 1-1, 2-2. Oczywistym jest, że do jednej i drugiej części doprowadzić należy zasilanie +5V oraz wlutować kilka kondensatorów 47nF blokujących napięcie zasilania.

Tester umożliwia sprawdzenie różnych pamięci (2764-27512) stąd podstawka powinna być 28-mio pinowa. Dwa jumperki konfigurujące wejścia adresowe A14, A15 pozwalają na test każdej z nich.

Przyciski RESET, START, STOP to przyciski a nie przełączniki!

W wersji modelowej tester zmontowany został na płytce uniwersalnej nie większej niż przeciętny kartridż.

Zastosowano:

• Czerwone diody LED we wskaźniku zawartości komórki EPROM.
• Zielona dioda LED, koniec testu.

SCHEMATY
"Kliknij" aby powiększyć

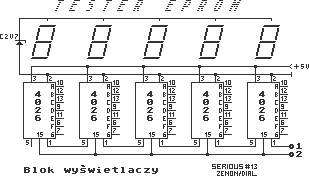

BLOK WYŚWIETLACZY

TESTER

ROZKŁAD ELEMENTÓW NA PŁYTCE UNIWERSALNEJ

Prezent dla elektroników przygotował: Zenon/DIAL
